製品情報

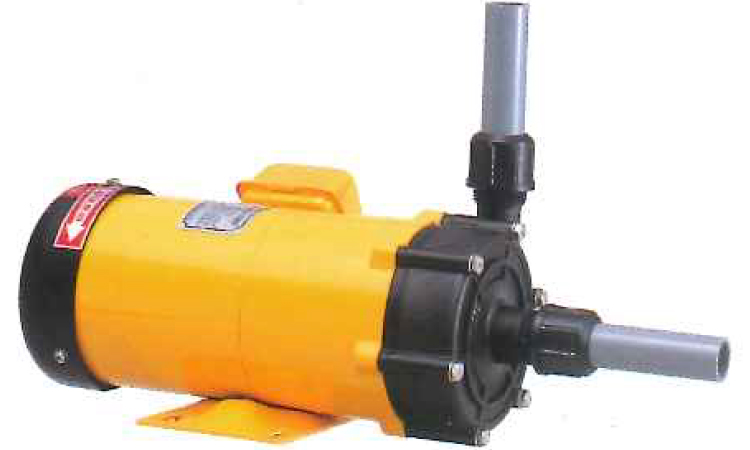

リークレスポンプ(マグネットポンプ)HDG-PX/PF

【カタログ】ダウンロード
  • ホース

    ホース

  • フランジ

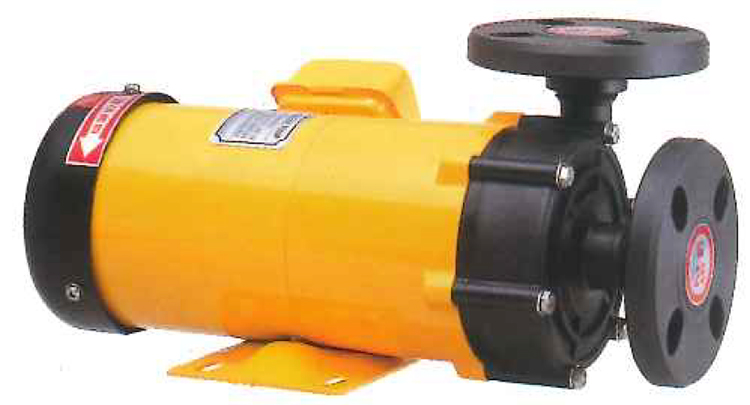

    フランジ

  • ネジ

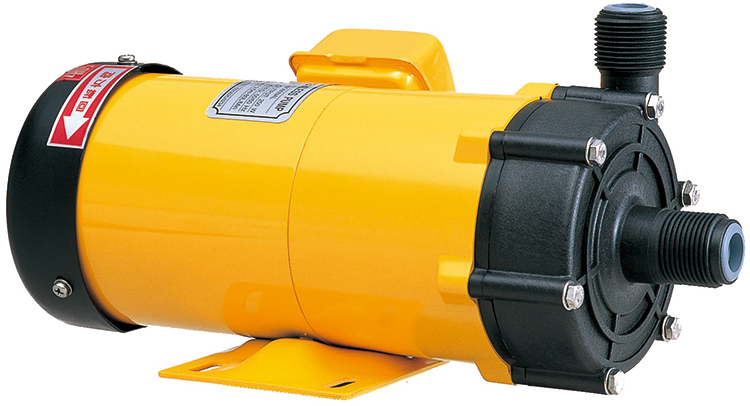

    ネジ

  • ネジ(ユニオン接続時)

    ネジ(ユニオン接続時)

機種

機種名 主材質 最高温度
HDG-PX GFR-PP 60℃
HDG-PF CFR-ETFE 90℃

特長

無漏洩

マグネットドライブ方式のシールレス構造ですので、液漏れがありません。

シンプルな構造

ユニット化された最小部品の構造となっており、部品交換等のメンテナンスが容易です。

豊富な機種

モーター出力2.5W〜250Wまで多機種を揃え、広範囲の用途に対応可能です。

多様な接続口

ホース/ネジ/フランジ (90W~250W)
ユニオン (ネジにオプションとして接続)

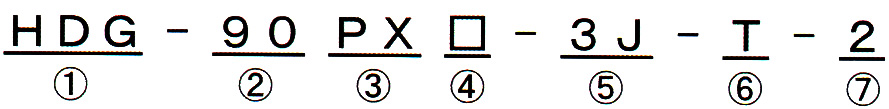

型式表示例

設置例
  • (1) ポンプの呼称

    (2) シリーズ番号

    (3) 材質別記号

    PX : GFR-PP
    PF : CFR-ETFE

  • (4) 性能別記号

    無印 : 標準型
    Z : 高揚程仕様
    X : 低揚程仕様

    (5) モーター記号

    無印 : 単相モーター
    3J : 三相モーター

  • (6) 接続記号

    H : ホース接続
    T : ネジ込み接続
    F : フランジ接続

    (7) 電圧記号

    1 : 100V
    2 : 200V
    3 : 380V
    4 : 400V

リークレスポンプ(マグネットポンプ)非自吸式HDG-PG/TF/TC

【カタログ】ダウンロード

自吸式HDG-NS

【カタログ】ダウンロード
  • HDG-PG / HDG-TF

    HDG-PG

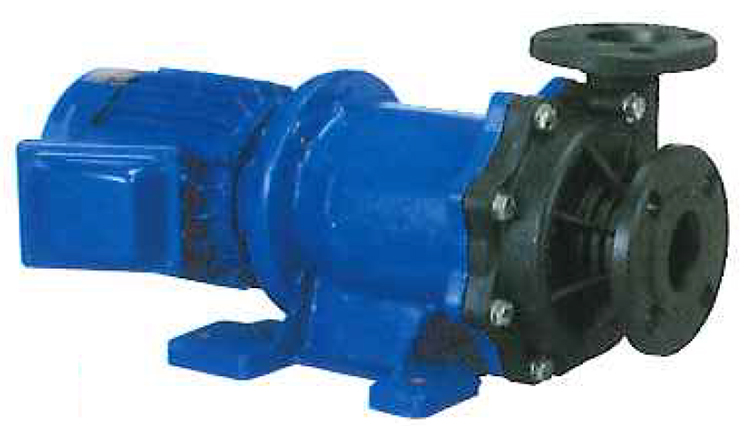

    HDG-TF

  • HDG-TC

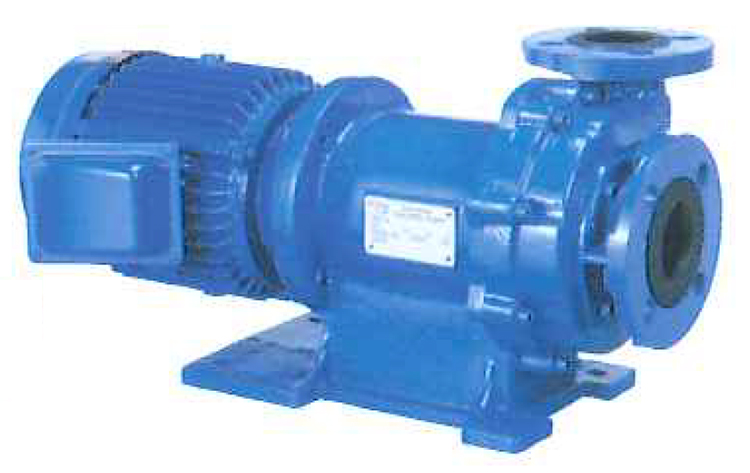

    HDG-TC

  • HDG-NS

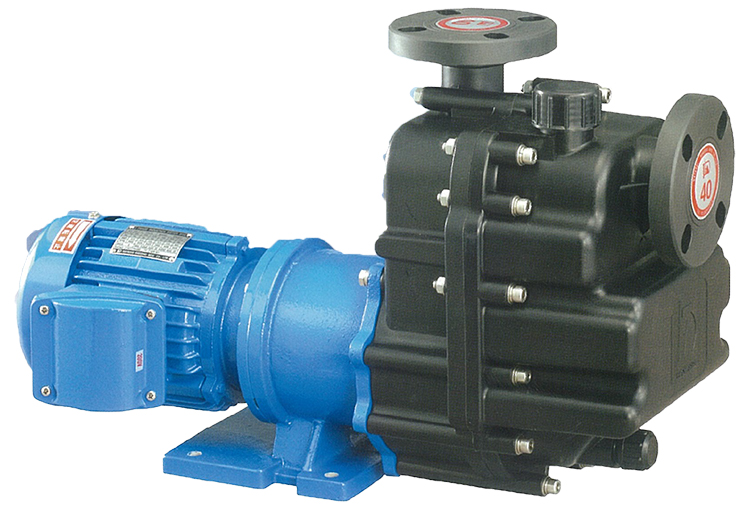

    HDG-NS

機種

機種名 主材質 最高温度
HDG-PG GFR-PP 70°C
HDG-TF CFR-ETFE 90°C
HDG-TC CFR-ETFE+FCカバー付 90°C
[自吸式]
HDG-NS GFR-PP 70°C

特長

無漏洩

マグネットドライブ方式のシールレス構造ですので、液漏れがありません。

耐薬品性

接液部主材料に優れた耐蝕材料を使用しており、広範囲の薬液に対応します。

耐久性

軸受材質の最適な組み合わせ選定により、長寿命運転を実現します。

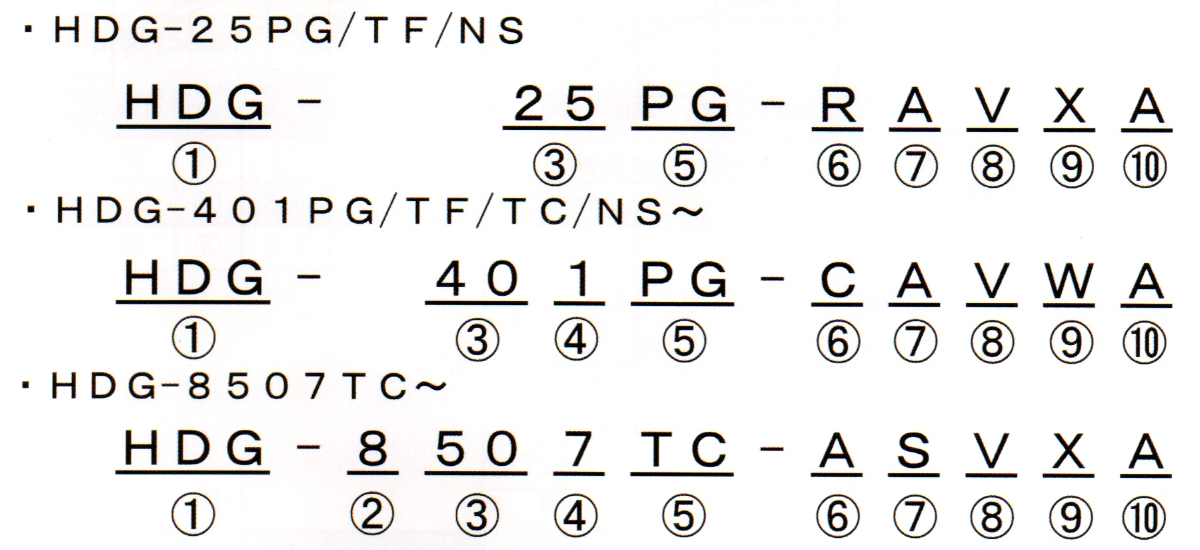

型式表示例

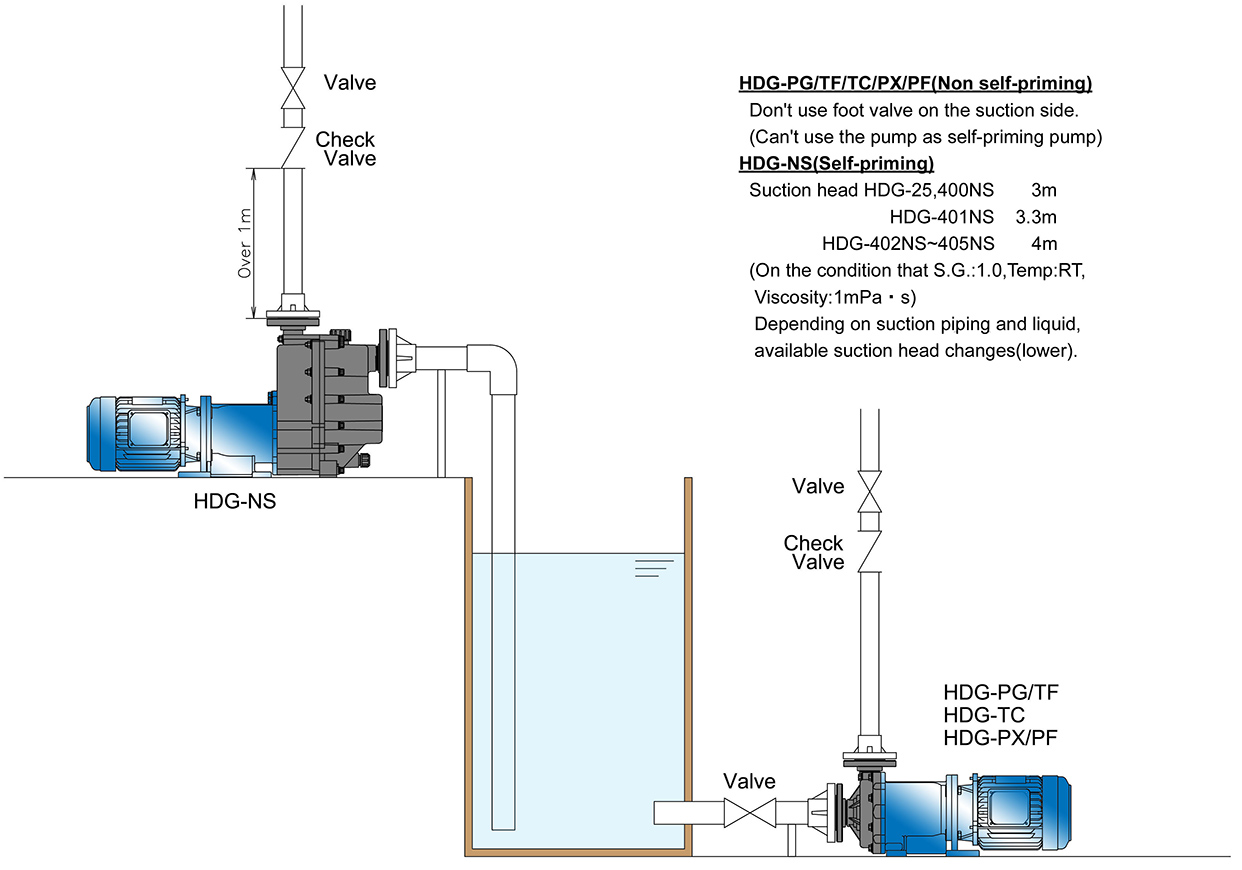

設置例
  • (1) ポンプの呼称

    (2) ポンプ吸込口径

    8 : 80A (85**TC型のみ)

    (3) ポンプ吐出口径

    25 : 25A
    40 : 40A
    50 : 50A
    5 : 50A (85**TC型のみ)

    (4) モーター出力 (kW)

    0 : 0.4kW
    1 : 0.75kW
    2 : 1.5kW
    3 : 2.2kW
    5 : 3.7kW
    7 : 5.5kW
    10 : 7.5kW
    15 : 11kW
    20 : 15kW

  • (5) ポンプ種別記号

    PG : ガラス繊維強化ポリプロピレン
    TF : カーボン繊維強化ETFE
    TC : カーボン繊維強化ETFE (+FCカバー付)
    NS : ガラス繊維強化ポリプロピレン

    (6) 軸受材質

    C : 高密度カーボン
    R : 充填材入ETFE
    A : 高純度セラミック
    S : SiC

    (7) スピンドル材質

    A : 高密度カーボン
    S : SiC

  • (8) Oリング材質

    V : フッ素ゴム
    E : EPDM
    S : 特型仕様

    (9) 周波数記号

    X : 50Hz
    W : 60Hz

    (10) インペラー記号

    A : 比重限界1.1
    B : 比重限界1.3
    C : 比重限界1.5
    D : 比重限界1.9
    S : 特型仕様

設置例

設置例

オプションポンプ プロテクター

【カタログ】ダウンロード
  • Current detection型

[電流検知式]

機種名

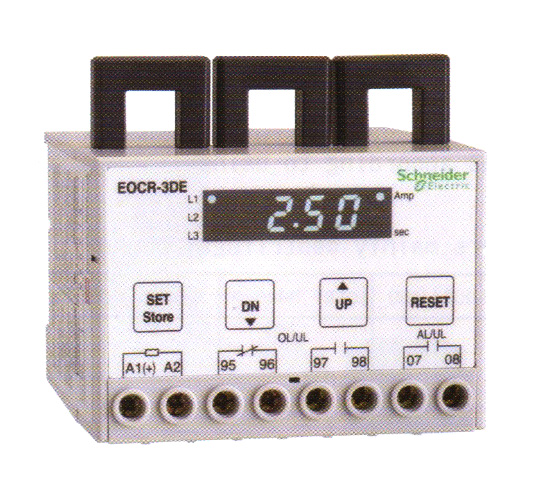

EOCR-3DE / 一体型
EOCR-FDE / 端子台型

特長

  • コンパクト設計
  • 本気は電流計機能が有りますので、3相全ての電流値を常時計測し表示します。
    過電流・不足電流・欠相・不均衡電流・逆相・バーグラフ表示(端子台型)
    ロックロータートリップ・ストール・インバーター対応(20〜400Hz)
  • 検出範囲 : 0.5A ~ 60A
  • 電圧 : 100V ~ 240V
